Назначение
Оптический кабель марки ОП1 предназначен для применения на единой сети электросвязи России для прокладки в грунт (в том числе грунт, подверженный мерзлотным деформациям), по мостам и эстакадам, при повышенных требованиях по стойкости к электромагнитным воздействиям. Допускается прокладка в кабельной канализации, в коллекторах, в тоннелях, в лотках.

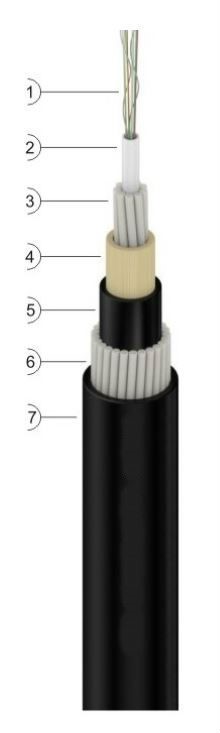

Структура кабеля
- Оптические волокна различной окраски, сгруппированные в пучки или уложенные свободно.
- Центральная трубка из полибутилентерефталатной композиции, заполненная гидрофобным компаундом.
- Повив стеклопластиковых прутков.
- Повив арамидных нитей (при необходимости).
- Внутренняя (промежуточная) полиэтиленовая оболочка.
- Повив секлопластиковых прутков.
- Наружная полиэтиленовая оболочка.
Свободное пространство бронепокрова заполнено гидрофобным компаундом.
Характеристики
- Количество оптических волокон в кабеле – до 48.
- Стойкость к статическим растягивающим усилиям – от 15 кН до 60 кН*.
- Стойкость к раздавливающим усилиям – от 0,4 кН/см до 1,5 кН/см*.
- Стойкость к ударным воздействиям – 50 Дж.
- Допустимый радиус изгиба от 315 мм до 225 мм.
- Диаметр кабеля от 15,8 мм до 26,3 мм.
- Масса кабеля 315 кг/км до 915 кг/км.
- Строительная длина кабеля на барабане – не менее 4 км.
Диаметр, масса и допустимый радиус изгиба кабеля являются справочными величинами.
* – значения характеристик соответствуют требованиям заказчика в указанных диапазонах.
