Назначение и конструкция
Муфта предназначена для соединения строительных длин подводных оптических кабелей связи, прокладываемых на глубине до 1500 метров.
Имеет герметичный, устойчивый к гидростатическому давлению корпус из нержавеющей стали, заполненный гидрофобным заполнителем и обеспечивающий надежную защиту оптических волокон от климатических и внешних воздействий.
Муфта имеет несколько степеней продольной и поперечной герметизации, а также компенсаторы растягивающих нагрузок кабеля. Эластичные элементы на концах муфты ограничивают изгиб кабеля в допустимых пределах. Муфта ремонтопригодна.
 |
 |
 |
||

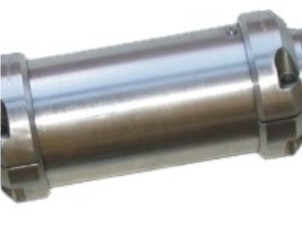

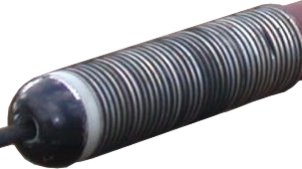

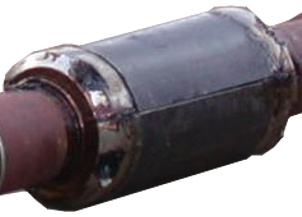

| Защитный кожух | Герметичный корпус | Изгибная муфта |
Технические характеристики
| Диаметр корпуса, мм | 156 |
| Длина муфты, мм | 1158 |
| Допустимое усилие растяжения узла закрепления кабеля, кН | 40; 80 |
| Глубина прокладки под водой, м (не более) | 1500 |
| Вес, кг | 65 |
| Максимальное число соединяемых волокон, шт. | 24/48* |
| Число кассет в муфте, шт. | 1; 2 |
* – число волокон зависит от количества кассет в муфте
Муфта соответствует требованиям ТУ 5296-002-18194625-2006 и "Правилам применения муфт для монтажа кабелей связи", утверждённым Приказом Мининформсвязи России от 10.04.2006 г. №40 – декларация соответствия № Д-ОК-0594 от 23 июня 2006 г.

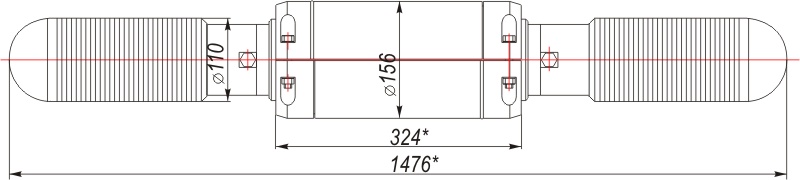

Габаритные размеры
Пример записи для оформления заказа
"Муфта МОП-С- 24-1500/1"
Расшифровка записи для оформления заказа:
"МОП-С-X-Y/Z", где
МОП – "муфта оптическая подводная";
С – "соединительная";
X – максимальное количество соединяемых оптических волокон;
Y – допустимая глубина эксплуатации под водой, м;
Z – наличие элементов для монтажа жил электропитания: 1 – имеются, 0 – отсутствуют.
