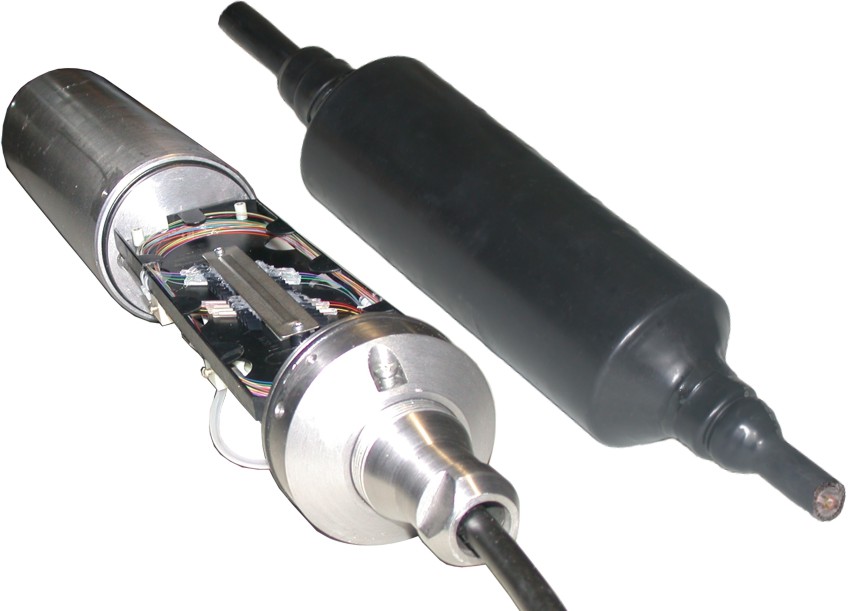

Назначение и конструкция
Муфта предназначена для монтажа оптических кабелей связи, прокладываемых в скальные и вечномерзлотные грунты, и применяется для эксплуатации в диапазоне температур от минус 50 до 50 ºС.
Имеет герметичный, устойчивый к гидростатическому давлению металлический корпус с антикоррозионным покрытием, обеспечивающий надежную защиту оптических волокон от климатических и внешних воздействий. Муфта ремонтопригодна.
 |

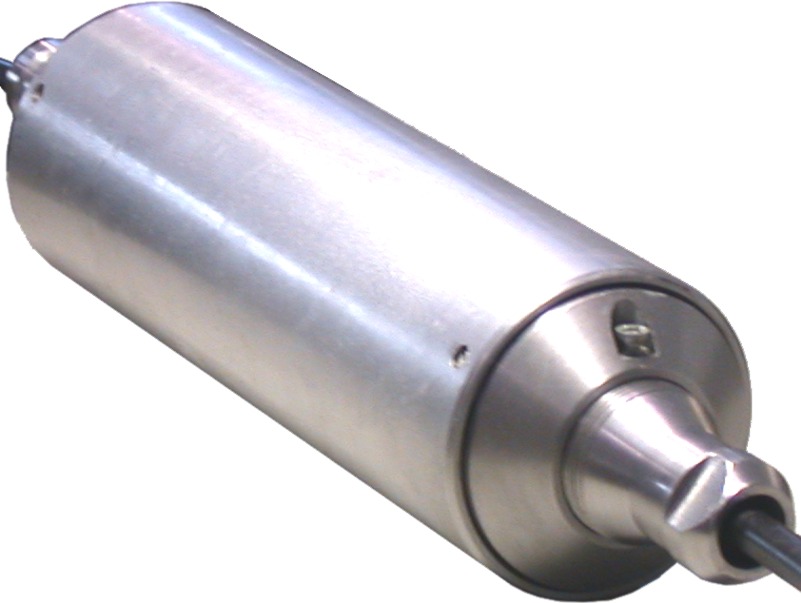

| Герметичный корпус |
Технические характеристики
| Муфта | МОПр-С-32-Г/0-20 | МОПр-С-48-Г/0-80 |
| Диаметр корпуса, мм | 100 | 132 |
| Длина муфты, мм | 460 | 520 |
| Допустимое усилие растяжения узла закрепления кабеля, kH | 20 | 80 |
| Вес, кг | 7,5 | 20 |
| Максимальное число соединяемых волокон, шт | 32 | 48 |
Муфта соответствует требованиям ТУ 5296-002-18194625-2006 и "Правилам применения муфт для монтажа кабелей связи", утверждённым Приказом Мининформсвязи России от 10.04.2006 г. №40 - декларация соответствия № Д-ОК-0596 от 23 июня 2006 г.

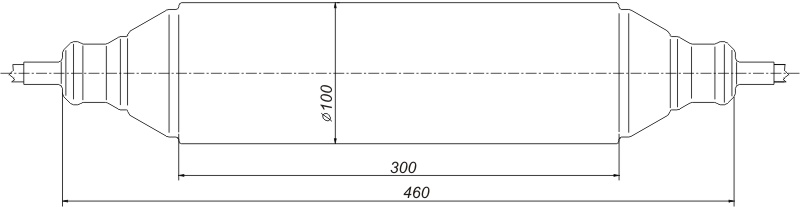

Габаритные размеры
Пример записи для оформления заказа
"Муфта МОПр-С-32-Г/0-20"
Расшифровка записи для оформления заказа:
"МОПр-С-X-Yy/Z-z" или "МОПр-Р-X-Yy/Z-z", где
МОПр - "муфта оптическая проходная";
С - "соединительная", Р - "разветвительная";
X - максимальное количество соединяемых оптических волокон;
Y - К - для размещения в кабельной канализации, Г - для размещения в грунте всех групп, в том числе в мерзлых и вечномерзлых грунтах;
y - тип ОК на выходе из муфты, если он отличается от типа ОК на входе в муфту: к - ОК для прокладки в кабельной канализации, п - подводный ОК, г - ОК для прокладки в грунт (если ОК, вводимые в муфту, одинакового типа - индекс не указывается);
Z - наличие элементов для монтажа жил электропитания: 1 - имеются, 0 - отсутствуют;
z - допустимое растягивающее усилие, кН
