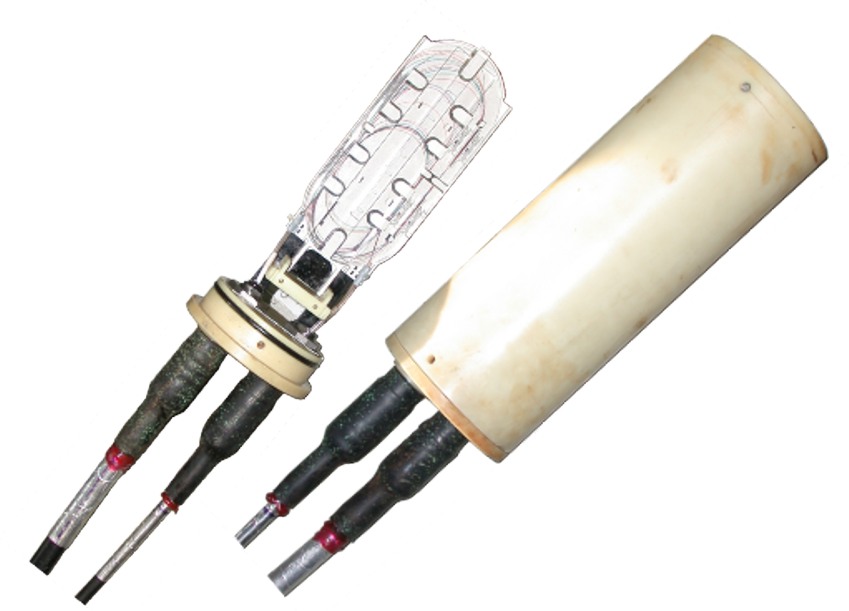

Назначение и конструкция

Муфта, в зависимости от исполнения, используется для соединения или разветвления оптических кабелей, прокладываемых в грунте всех категорий, кроме скальных и вечномерзлотных, или в кабельной канализации и предназначена для эксплуатации в диапазоне температур от минус 40 до 50 ºС.

Имеет герметичный, устойчивый к гидростатическому давлению корпус, обеспечивающий надежную защиту оптических волокон от климатических и внешних воздействий.  Муфта ремонтопригодна.

Муфта обеспечивает возможность электрического соединения металлических элементов конструкции сращиваемых кабелей и организации вывода для подключения к щитку КИП. Для монтажа ОК, прокладываемых в грунте, муфта используется в комплекте с чугунной защитной муфтой МЧЗ-В.

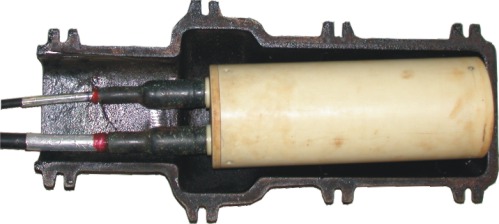

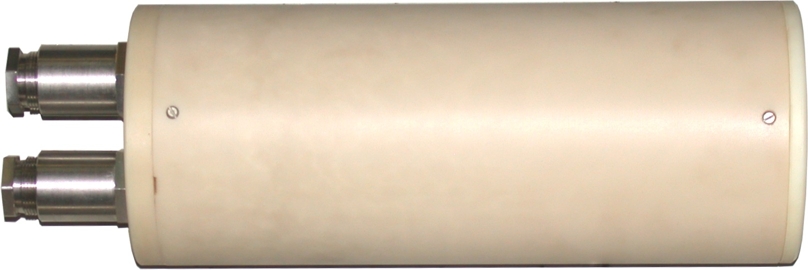

Герметичный корпус		Защитная чугунная муфта МЧЗ-В

Технические характеристики

Муфта соответствует требованиям ТУ 5296-002-18194625-2006 и "Правилам применения муфт для монтажа кабелей связи", утверждённым Приказом Мининформсвязи России от 10.04.2006 г. №40 – декларация соответствия № Д-ОК-0595 от 23 июня 2006 г.

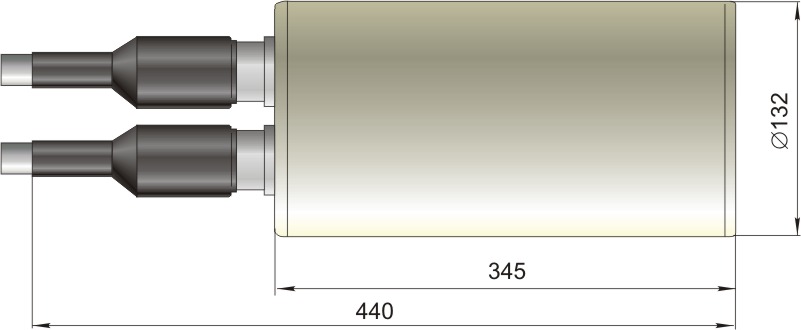

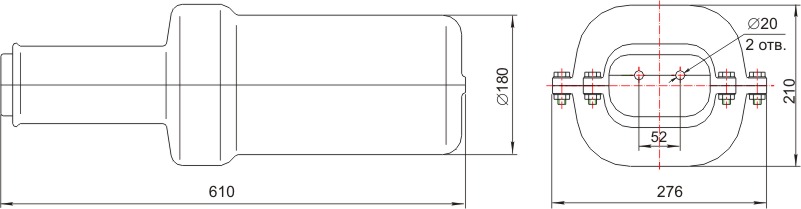

Габаритные размеры

Пример записи для оформления заказа

"Муфта МОТ-72-Г/0"

Расшифровка записи для оформления заказа:

"МОТ-X-Yy/Z", где

МОТ – "муфта оптическая тупиковая";

X – максимальное количество соединяемых оптических волокон;

Y – К – для размещения в кабельной канализации, Г – для размещения в грунте всех групп, в том числе в мерзлых и вечномерзлых грунтах;

y – тип оптического кабеля (ОК) на выходе из муфты, если он отличается от типа ОК на входе в муфту: к – ОК для прокладки в кабельной канализации, п – подводный ОК, г – ОК для прокладки в грунт (если ОК, вводимые в муфту, одинакового типа – индекс не указывается);

Z – наличие элементов для монтажа жил электропитания:  1 – имеются, 0 – отсутствуют.
