Кабели марки ОПП и ОПР

Назначение

Для прокладки и эксплуатации на морских (прибрежных шельфовых и глубоководных участках – до 4000 метров для кабеля марки ОПП и до 6000 метров для кабеля марки ОПР), через проливы и фьорды, содержат сердечник трубчатой конструкции, в случае необходимости, электрический проводник(-ки) – токопроводящие жилы, для обеспечения дистанционного питания регенераторов. Кабели могут поставляться на барабанах, строительными длинами до 25 км, или иным способом.

opp opr

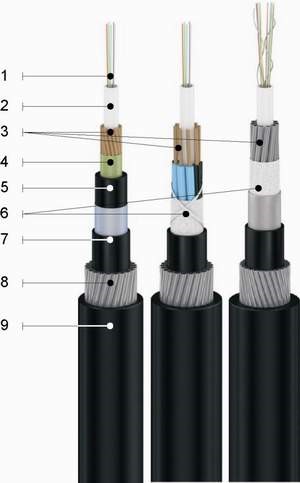

Структура кабеля

  1. Оптические волокна различной окраски, сгруппированные в пучки или уложенные свободно.
  2. Центральная полимерная (для кабеля марки ОПП) либо стальная (для кабеля марки ОПР) трубка, заполненная гидрофобным компаундом.
  3. Повив изолированных, либо неизолированных медных проволок – для кабеля с токопроводящей (-ми) жилой (-ми), либо повив из стальных оцинкованных проволок с временным сопротивлением разрыву не менее 1670 МПа.
  4. Медная лента (при необходимости) для кабеля с токопроводящей жилой.
  5. Внутренняя (промежуточная) полиэтиленовая оболочка.
  6. Водоблокирующая лента.
  7. Алюмополиэтиленовая либо полиэтиленовая оболочка.
  8. Бронеповив (-ы) из стальных оцинкованных проволок с временным сопротивлением разрыву не менее 1670 МПа.
  9. Наружная полиэтиленовая оболочка.

Свободное пространство бронепокровов заполнено гидрофобным компаундом.

Характеристики кабелей

  • Количество оптических волокон в кабеле – до 48.
  • Стойкость к растягивающим усилиям кабелей*:
    • допустимое долговременное (NPTS) – от 25 кН до 250 кН в течение всего срока службы;
    • при прокладке или ремонте (NOTS) – от 40 кН до 400 кН в течение 48 часов, с вероятностью отсутствия повреждения ОВ более 95%;
    • кратковременное (NTTS) – от 50 кН до 500 кН в течение 1 часа с вероятностью отсутствия повреждения ОВ более 95%;
    • растягивающее усилие при обрыве ОК или ОВ (BTS) – от 60 кН до 750 кН.
  • Стойкость к раздавливающим усилиям – 1,5 кН/см.
  • Стойкость к ударным воздействиям – 50 Дж.
  • Допустимый радиус изгиба – от 260 мм до 600 мм.
  • Стойкость к избыточному гидростатическому давлению
    • от 2 МПа до 25 МПа – для кабеля ОПП;
    • от 2 МПа до 50 МПа – для кабеля ОПР.
  • Допустимая глубина прокладки, эксплуатации и ремонтопригодности кабеля:
    • до 2500 м. – для кабеля ОПП;
    • до 5000 м. – для кабеля ОПР.
  • Электрическое сопротивление жил (-ы) дистанционного питания – от 0,5 Ом/км до 16 Ом/км.

Диаметр, масса и допустимый радиус изгиба кабеля являются справочными величинами.

 * – значения характеристик соответствуют требованиям заказчика в указанных диапазонах.
