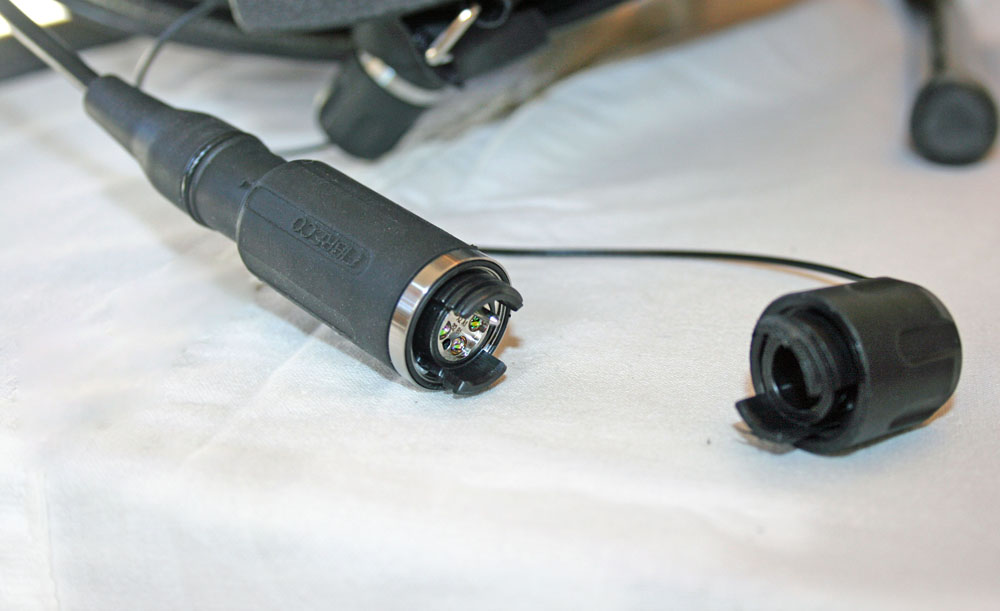

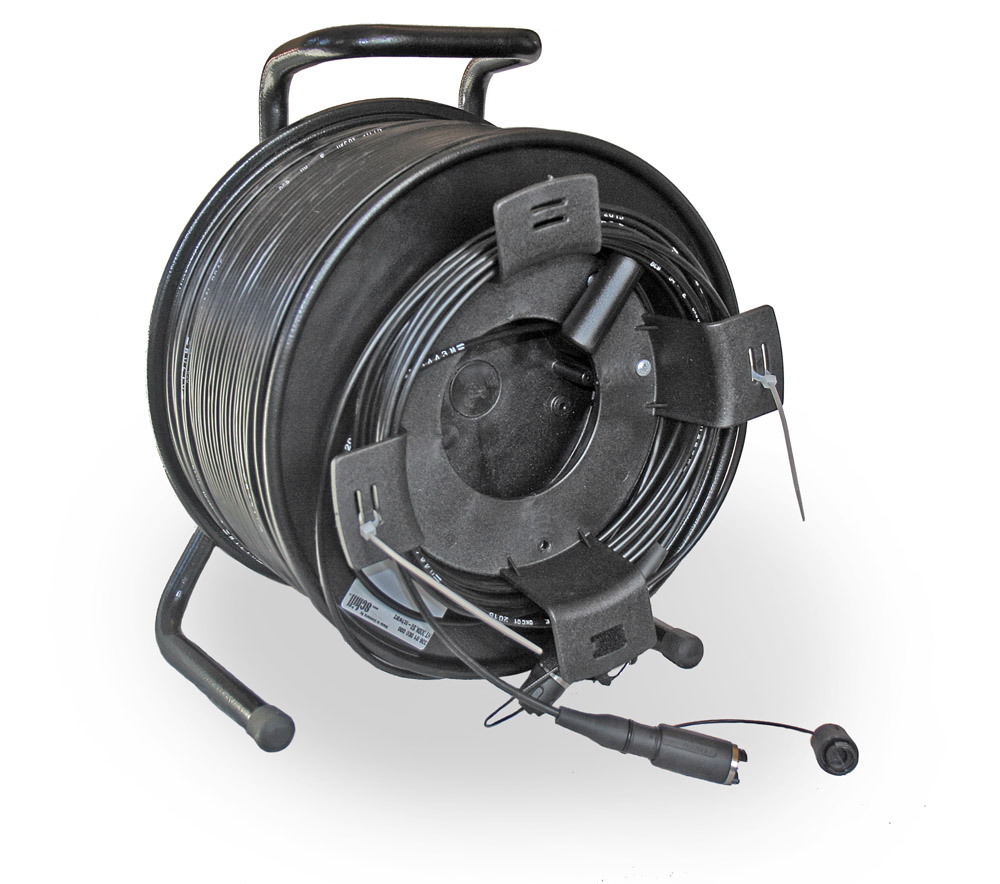

Центр Проектных Решений «ОптикКом» предлагает мобильный оптический кабель связи (МОКС) на основе новой линейки малогабарит­ных оптических кабелей различной конструк­ции (внешний диаметр – не более 4,5 мм), оконцованный бесконтактными соедините­лями типа МИНИ (внешний диаметр корпуса соединителя – 23 мм). Оптическая кабельная сборка МОКС является улучшенной альтернативой существующим на рынке полевым оптическим кабелям связи (ПОК-АС, КПО, АрПОК, П-294), обладающей лучшими массогабаритными характеристиками и эргономикой, и при этом не уступающей и даже превосходящей аналоги по механическим и оптическим параметрам.

Полевой оптический кабель МОКС с бесконтактными со­едини­телями типа МИНИ на основе технологии Expanded Beam (расширенного пучка света) предназначен для оперативной органи­зации во­локонно-оптических линий передачи в жестких условиях эксплуатации. Такие соединители обеспечивают быстрое и надежное подключе­ние кабеля к ап­паратуре контейнерного разме­ще­ния и мобиль­ным си­сте­мам различного назначения.

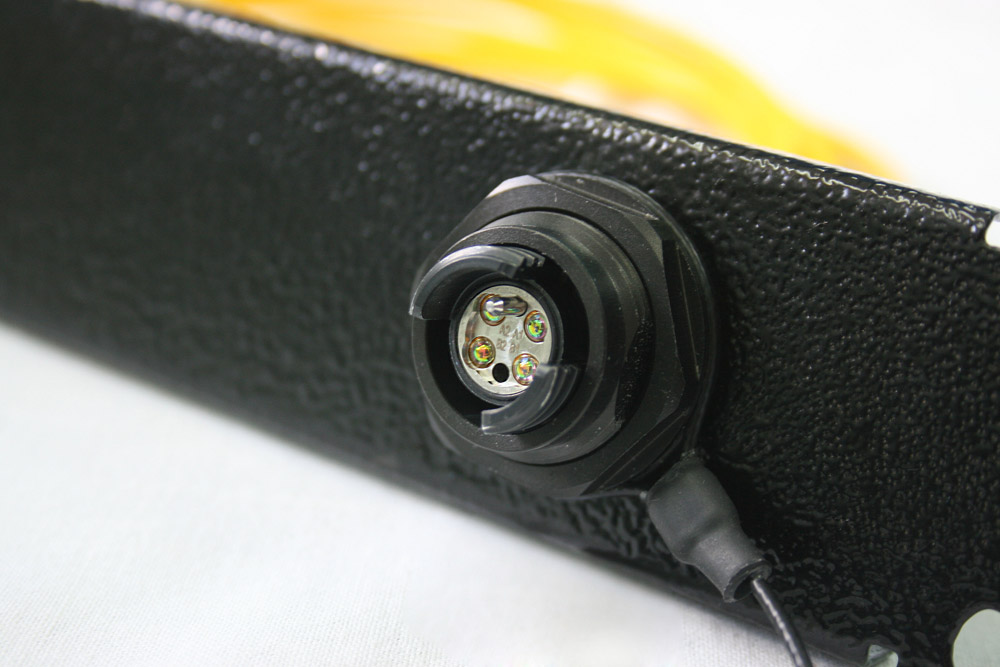

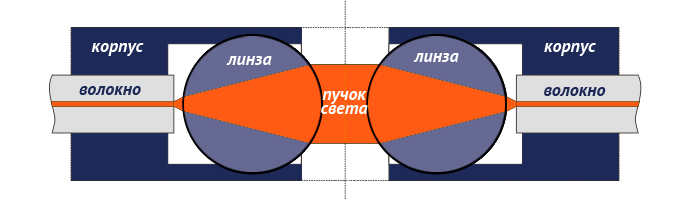

Применяемые для оконцевания МОКС линзовые разъемы Expanded Beam разработа­ны специ­ально для эксплу­атации в жестких условиях. В них ис­пользуется бескон­тактная технология: торцы волокон находятся позади специальных линз и полностью изолированы от внешних воздей­ствий, линза эффек­тивно увеличивает ак­тивную пло­щадь светового пят­на, что обес­печи­вает разъ­ему зна­чи­тельное умень­шение чув­стви­тельности к грязи, вибра­циям и ударам.

Скачать описание МОКС в формате pdf

Преимущества оптического кабеля на основе центральной (стальной или ПБТ) трубки

• длительный срок эксплуатации;
• малый вес и габариты;
• высокая стойкость:
  • к температурным воздействиям;
  • к растягивающим усилиям;
  • к раздавливающим усилиям;
  • к петлеобразованию.

Преимущества бесконтактных соединителей

• стойкость к воздействию пыли, грязи, песка (IP68);
• водонепроницаемость;
• простота в обслуживании и чистке;
• отсутствие механического контакта между оптическими частями;
• более 30000 циклов соединения без ухудше­ния оптических характеристик;
• типичные оптические потери на контакте не превышают 1,5 дБ на длине волны 1310 или 1550 нм;
• обратные потери на контакте не менее 35 дБ на длине волны 1310 или 1550 нм.

Области применения

• Передвижные комплексы связи:
  • телевизионного вещания;
  • обслуживания массовых мероприятий;
  • полевых госпиталей.
• Мобильные пункты управления:
  • частей и подразделений различных ведомств;
  • аварийных служб;
  • изыскательских групп (геологоразведки и др.).
• Локальные сети:
  • нефтеперерабатывающих заводов;
  • нефте- и газодобывающих платформ;
  • судов и мест их стоянки;
  • научно-исследовательских лабораторий.

Характеристики кабеля

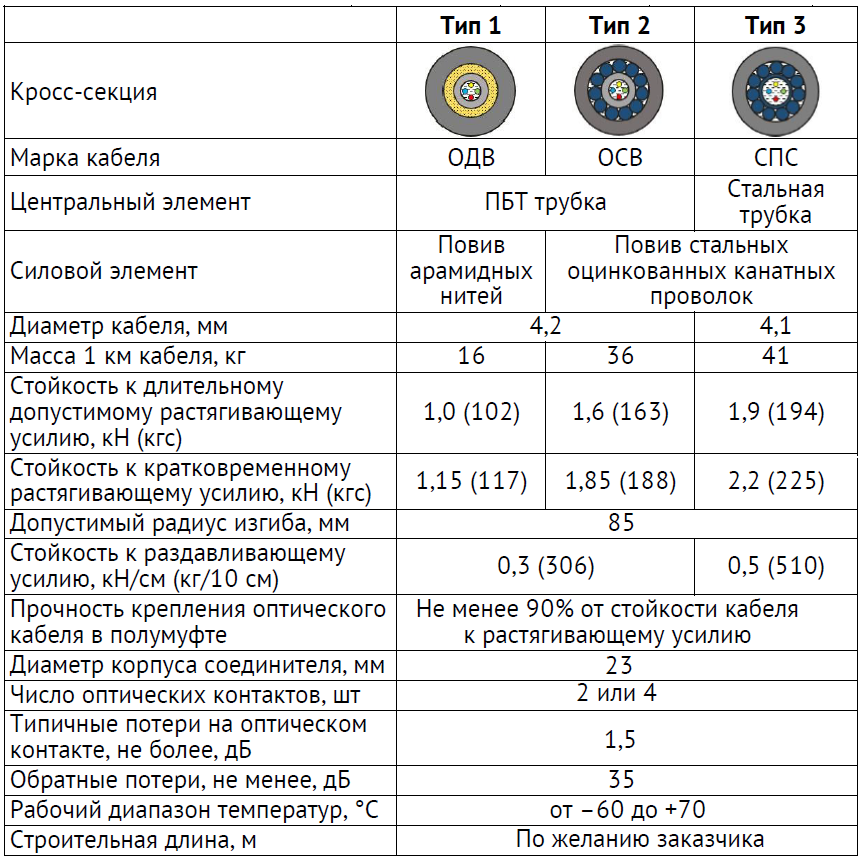

В зависимости от предполагаемых условий эксплуатации, требований к механической проч­ности, носимости (массе) изделия МОКС может быть изготовлен на основе различных конструкций кабеля. Типовые конструкции кабеля на основе цен­тральной трубки из полибутилентерефталата или стали с различными силовы­ми элементами или свободно уложенных оптических волокон в бу­фер­ном покрытии с арамидными нитями обес­печивают широкий диапазон характери­стик, кото­рые приведены в таблице. В случае, если параметры кабелей типовых конструкций не удо­влетворяют пожеланиям заказчика, кабель может быть сконструирован и изготовлен в со­ответствии с предъявляемы­ми требованиями.

Дополнительные возможности

В случае, если параметры кабелей типовых конструкций не удо­влетворяют пожеланиям заказчика, кабель может быть сконструирован и изготовлен в со­ответствии с предъявляемы­ми требованиями – может быть увеличена механическая прочность, число или тип оптических волокон, материал оболочки и т.п.

В целях адаптации продукции к существую­щей аппаратуре заказчика МОКС может быть оконцо­ван другими типами соединителей, в том числе типоразмеров Junior, Senior и Maxi (производства компании Fibreco) и защи­щенными оптическими соеди­нителями оте­чествен­ного производства.

Также имеется возможность изготовления гибридных сборок с электрическими жилами для питания оборудования на основе специально разработанных комбинированных кабелей (мультикоров) и разъемов, обеспечивающих одновременное соединение оптической и электрической частей.

Вспомогательные изделия

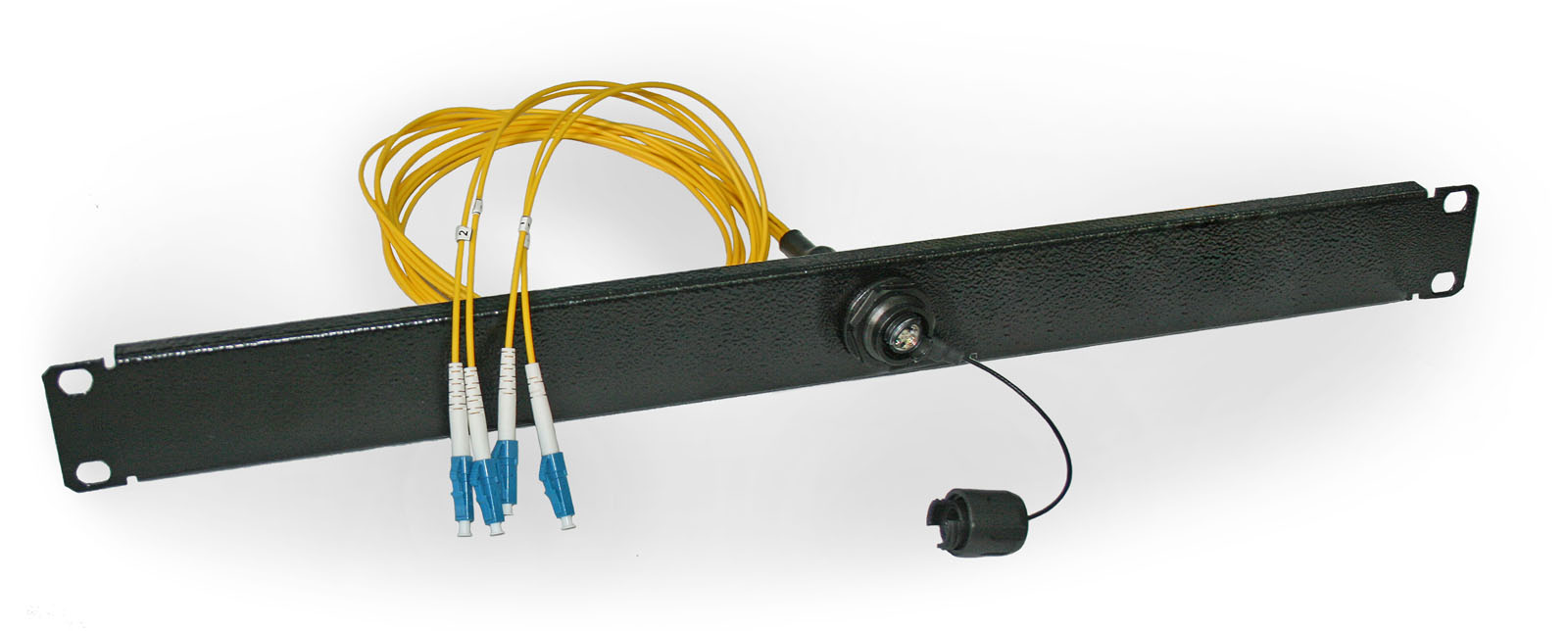

ПОА – полумуфта оптическая аппаратная, размещаемая на бортах (панелях), для подключения аппаратуры с помощью типовых соединителей (коннекторов).

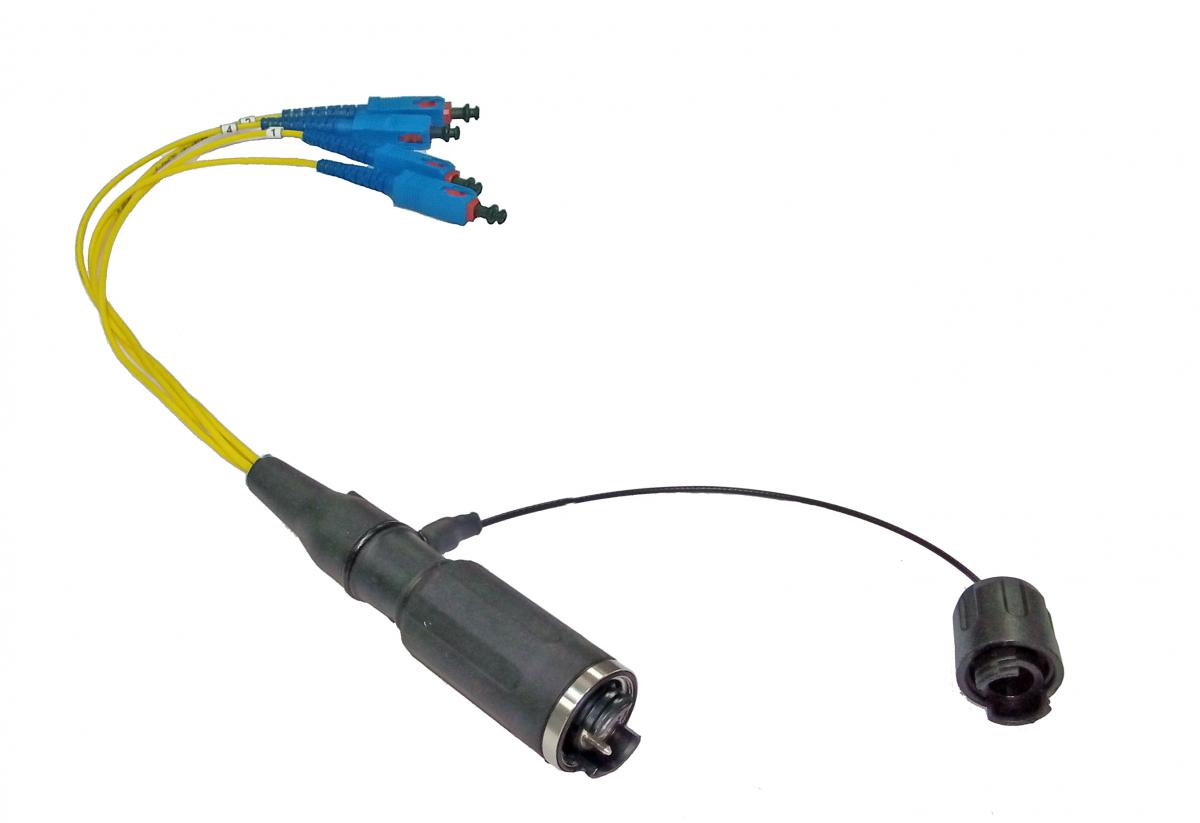

ООК – оконечный оптический кабель для подключения контрольно-измерительных приборов с помощью типовых соединителей (коннекторов).

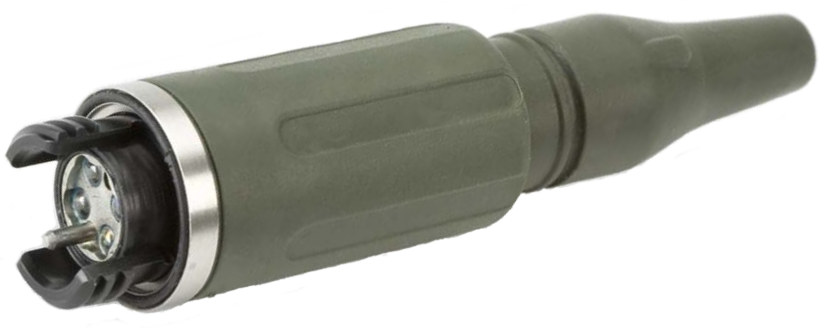

КШО – колодка шлейфа оптического для организации шлейфа волокон в оптическом кабеле.

Информация для заказа

Маркировка мобильного оптического кабеля имеет следующую типовую структуру:

МОКС-X-YYY-ZZZZ, где

Маркировка вспомогательных изделий (ПОА и ООК) имеет следующую типовую структуру:

NNN-X-YYY-KK/LLL-ZZZ, где
