Защитные пластмассовые трубы, в исполнении, не распространяющем горение (ЗПТ НГ) изготавливаются в соответствии с техническими условиями ТУ 5296–003-27459005-2003 «Защитные пластмассовые трубы для линейных сооружений связи», из полимерной композиции, соответствующей требованиям; пожарной безопасности, изложенными в НПБ 246-97 «Арматура электромонтажная. Требования пожарной безопасности. Методы испытаний».
ЗПТ НГ предназначены для защиты проложенных в них кабелей связи, а также кабелей (проводов) напряжением до 1кВ переменного и постоянного тока от внешних климатических, механических воздействий и огня, и эксплуатируются при температурах воздуха от минус 200С (при отсутствии внешних механических воздействий на трубу – от минус 40°С) до плюс 70°С.
ЗПТ НГ используются при прокладке внутри зданий и тоннелях, включая тоннели метрополитена, в кабельной канализации, коллекторах, на мостах и эстакадах, а также в местах, где должны соблюдаться требования пожарной безопасности.
Основные типоразмеры ЗПТ
Типоразмер ЗПТ | Наружный диаметр, мм | Толщина стенки, мм | Расчетная погонная масса, кг/км | Условия прокладки |
32/2,5 | 32,0 | 2,5 | 354 | Внутри зданий и тоннелях, кабельной канализации, по мостам и эстакадам, в местах защищенных от возможного прямого механического воздействия |
40/3,0 | 40,0 | 3,0 | 525 | |
50/4,0 | 50,0 | 4,0 | 864 | |
63/4,0 | 63,0 | 4,0 | 1110 | |
25/2,3 | 25,0 | 2,3 | 190 | В грунте, внутри зданий и тоннелях, кабельной канализации, по мостам и эстакадам |
32/3,0 | 32,0 | 3,0 | 411 | |
40/3,5 | 40,0 | 3,5 | 605 | |
50/4,5 | 50,0 | 4,5 | 963 | |
63/5,0 | 63,0 | 5,0 | 1357 |
Примечание: По согласованию с Потребителем изготавливаются ЗПТ других типоразмеров.
Цвет ЗПТ НГ

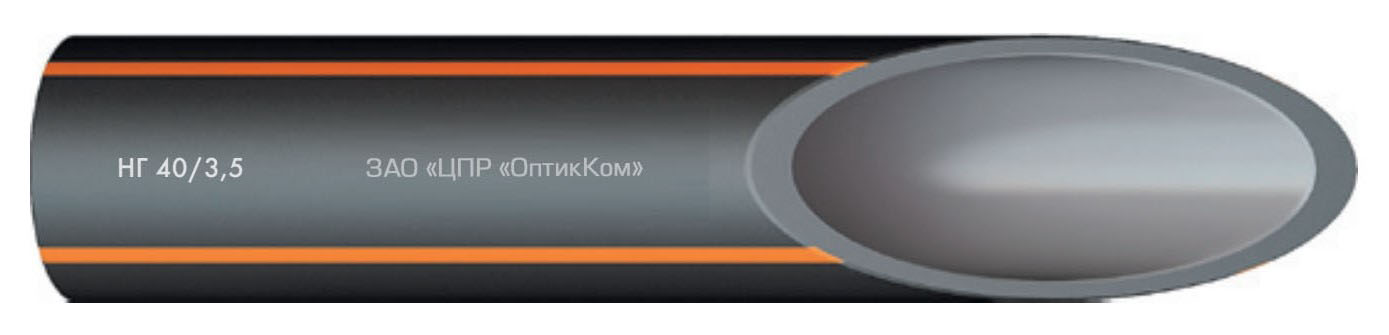

Основной цвет ЗПТ НГ - черный цвет. По согласованию с Потребителем ЗПТ НГ могут поставляться с дополнительной цветовой идентификацией в виде продольных полос одного цвета, контрастного к основному цвету.
Основные характеристики ЗПТ НГ
- коэффициент трения между полиэтиленовой оболочкой кабеля и внутренней поверхностью ЗПТ (с твердой смазкой) – не нормируется;
- стойкость к удару с энергией 26 Дж – удар груза массой 9 кг с высоты 0,3 м;
- минимальный статический радиус изгиба – не более 10-ти номинальных наружных диаметров ЗПТ;
- температурный диапазон эксплуатации – от минус 40°С до 60°С;
- температурный диапазон прокладки ЗПТ – от плюс 5 °С до 50°С;
- температурный диапазон хранения и транспортировки – от минус 40°С до плюс 60°С.
Технические характеристики ЗПТ НГ
Типоразмер ЗПТ | Долговременная растягивающая нагрузка, кН | Кратковременная растягивающая нагрузка, кН | Устойчивость на смятие, МПа |
25/2,3 | 1,0 | 1,2 | 1,5 |
32/2,5 | 1,6 | 1,9 | 1,2 |
32/3,0 | 1,9 | 2,2 | 1,9 |
40/3,0 | 2,4 | 2,8 | 1,0 |
40/3,5 | 2,8 | 3,2 | 1,2 |
50/4,0 | 4,0 | 4,6 | 1,3 |
50/4,5 | 4,5 | 5,1 | 1,8 |
63/4,0 | 5,2 | 5,9 | 0,6 |
63/5,0 | 6,4 | 7,3 | 1,3 |
Маркировка
Маркировка наносится с интервалом 1 метр специальной краской методом горячего тиснения и содержит следующую информацию: | |
·сокращенное название полимерного материала; | |
·типоразмер ЗПТ; | |
·название и (или) товарный знак фирмы - изготовителя; | |
·год изготовления; | |
·последовательный счет метража для ЗПТ. Погрешность наносимого счета метража не превышает 1%. | |
По запросу Потребителя допускается нанесение дополнительной информации на ЗПТ. |
Условное обозначение ЗПТ НГ
Условное обозначение ЗПТ (указывается в спецификации договора) содержит следующую информацию:
- слово «ЗПТ»;
- сокращенного наименования материала «НГ»;
- типоразмер ЗПТ (номинальный наружный диаметр/номинальная толщина стенки);
- цвет ЗПТ;
- цвет четырех одинарных продольных полос, контрастных к цвету ЗПТ;
- вид поставки (в бухте – БУ, на барабане – БА);
- строительная длина (м).
Примеры условного обозначения в спецификации договора:
- ЗПТ в исполнении, не распространяющем горение, наружным диаметром 40 мм, номинальной толщиной стенки 3.0 мм, черного цвета, в бухте, строительной длиной 1000 м:
ЗПТ НГ 40/3,0 - Ч - БУ, 1000 м,
- ЗПТ в исполненииЮ не распространяющем горение, наружным диаметром 32 мм, номинальной толщиной стенки 3.0 мм, черного цвета, с синими продольными полосами, в бухте, строительной длиной 2000 м:
ЗПТ НГ 32/3,0 - Ч - С - БУ, 2000 м
При заказе допускается указывать только типоразмер ЗПТ (например, ЗПТ НГ 32/3,0) и в произвольной форме основные требования к ЗПТ (цвет, наличие полос, условия поставки, строительные длины и т.д.).
