Назначение
Оптический кабель марки ДП1 предназначен для применения на единой сети электросвязи России для прокладки в грунт (в том числе грунты, подверженные мерзлотным деформациям), по мостам и эстакадам, при повышенных требованиях по стойкости к внешним электромагнитным воздействиям. Допускается прокладка в кабельной канализации, в коллекторах, в тоннелях, в лотках.

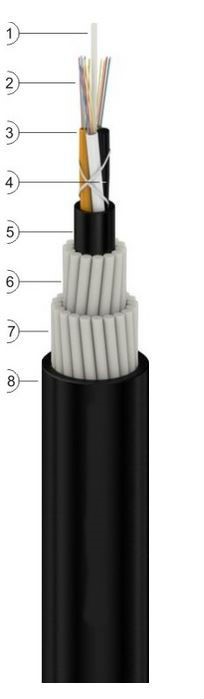

Структура кабеля
- Центральный элемент – стеклопластиковый пруток.
- Оптические волокна различной окраски.
- Пластиковая трубка из полибутилентерефталатной композиции, заполненная гидрофобным компаундом.
- Кордель.
- Внутренняя (промежуточная) полиэтиленовая оболочка.
- Первый повив стеклопластиковых прутков.
- Второй повив стеклопластиковых прутков.
- Наружная полиэтиленовая оболочка.
Свободное пространство скрутки оптических модулей, корделей и бронепокровов заполнено гидрофобным компаундом.
Характеристики
- Количество оптических волокон в кабеле – до 384.
- Стойкость к статическим растягивающим усилиям – от 35 кН до 120 кН*.
- Стойкость к раздавливающим усилиям – 1,0 кН/см.
- Стойкость к ударным воздействиям – 50 Дж.
- Допустимый радиус изгиба от 350 мм до 670 мм.
- Диаметр кабеля от 17,5 мм до 33,4 мм.
- Масса кабеля 330 кг/км до 1020 кг/км.
- Строительная длина кабеля на барабане не менее 4 км.
Диаметр, масса и допустимый радиус изгиба кабеля являются справочными величинами.
* – значения характеристик соответствуют требованиям заказчика в указанных диапазонах
