Назначение
Оптический кабель марки ОАС предназначен для применения на единой сети электросвязи России для прокладки на речных переходах через судоходные реки и несудоходные реки, через болота, в грунт, по мостам и эстакадам, в кабельной канализации, в коллекторах, тоннелях, в лотках, внутри зданий. Допускается прокладка в грунтах, подверженных мерзлотным деформациям при стойкости кабеля к растягивающим усилиям не менее 20 кН.

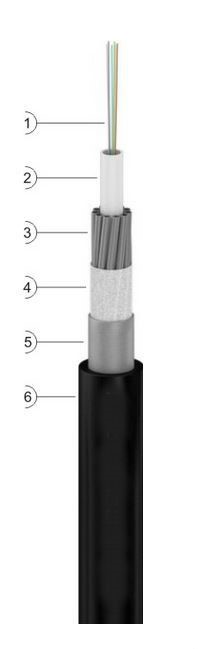

Структура кабеля
- Оптические волокна различной окраски, свободно уложенные либо в пучках.
- Центральная полимерная трубка с гидрофобным заполнителем.
- Бронепокров из стальных оцинкованных проволок, в том числе высокопрочных с временным сопротивлением разрыву не менее 1670 МПа.
- Водоблокирующая лента.
- Алюминиевая лента с полимерным покрытием.
- Наружная полиэтиленовая оболочка.
Характеристики
- Количество оптических волокон в кабеле – до 64.
- Стойкость к статическим растягивающим усилиям – от 4,0 кН до 50,0 кН*.
- Стойкость к раздавливающим усилиям – от 0,4 кН/см до 1,5 кН/см*.
- Стойкость к ударным воздействиям – 30 Дж.
- Допустимый радиус изгиба – от 200 мм до 260 мм.
- Стойкость к избыточному гидростатическому давлению – не менее 2 МПа.
- Диаметр кабеля – от 10,2 мм до 13,0 мм.
- Масса кабеля – 170 кг/км до 320 кг/км.
- Сопротивление изоляции наружной оболочки по цепи «броня – земля (вода)» – 4000 МОм*км.
- Строительная длина кабеля на барабане – до 20 км.
Диаметр, вес и допустимый радиус изгиба кабеля являются справочными величинами.
* – значения характеристик соответствуют требованиям заказчика в указанных диапазонах.
