Назначение
Оптический кабель марки ДПД предназначен для применения на единой сети электросвязи России для подвески на опорах линий связи, между зданиями и сооружениями, прокладки внутри зданий, в тоннелях, в том числе тоннелях метрополитена, при повышенных требованиях по стойкости к электромагнитным воздействиям, в качестве временных кабельных вставок.

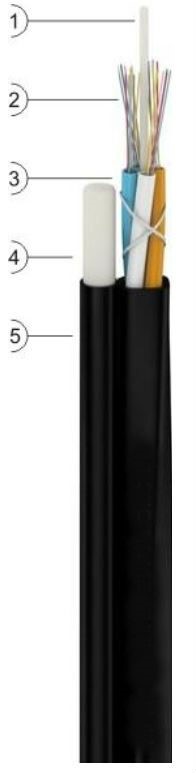

Структура кабеля
- Центральный элемент – стеклопластиковый пруток.
- Оптические волокна различной окраски.
- Пластиковая трубка из полибутилентерефталатной композиции, заполненная гидрофобным компаундом.
- Присоединенные диэлектрический силовой элемент – стеклопластиковый пруток.
- Наружная полиэтиленовая оболочка.
Свободное пространство скрутки оптических модулей, корделей и бронепокровов заполнено гидрофобным компаундом.
Характеристики
- Количество оптических волокон в кабеле – до 144.
- Стойкость к статическим растягивающим усилиям – от 1,0 кН до 6,0 кН*.
- Стойкость к раздавливающим усилиям – от 0,2 кН/см до 0,4 кН/см.
- Стойкость к ударным воздействиям – 5 Дж.
- Допустимый радиус изгиба – от 270 мм до 300 мм.
- Габаритный размер кабеля – от 4,2х6,3х11,3 мм до 6,0х8,7х15,0 мм.
- Масса кабеля – от 85 кг/км до 190 кг/км.
- Строительная длина кабеля на барабане – до 25 км.
Габаритный размер, масса и допустимый радиус изгиба кабеля являются справочными величинами.
* – значения характеристик соответствуют требованиям заказчика в указанных диапазонах
