Назначение

Оптический кабель марки ОА3 предназначен для применения на единой сети электросвязи России для прокладки на речных переходах через судоходные реки и глубоководные участки водоемов (озера, водохранилища), через болота, в грунт (в том числе грунты, подверженные мерзлотным деформациям), по мостам и эстакадам. Допускается прокладка в кабельной канализации, в коллекторах, в тоннелях, в лотках.

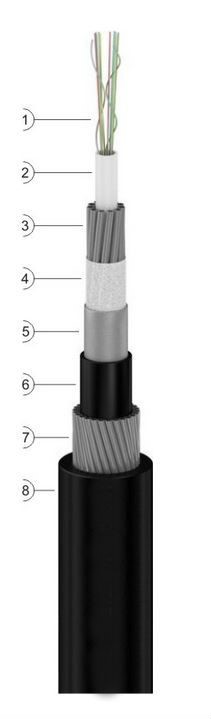

Структура кабеля

1. Оптические волокна различной окраски, свободно уложенные либо в пучках.
2. Центральная полимерная трубка с гидрофобным заполнителем.
3. Бронепокров из стальных оцинкованных проволок, в том числе высокопрочных с временным сопротивлением разрыву не менее 1670 МПа.
4. Водоблокирующая лента.
5. Алюминиевая лента с полимерным покрытием.
6. Внутренняя полиэтиленовая оболочка.
7. Бронепокров из стальных оцинкованных проволок, в том числе высокопрочных с временным сопротивлением разрыву не менее 1670 МПа.
8. Наружная полиэтиленовая оболочка.

Свободное пространство бронепокрова заполнено гидрофобным компаундом.

Характеристики кабеля

• Количество оптических волокон – до 64.
• Стойкость к статическим растягивающим усилиям – от 60 кН до 250 кН*.
• Стойкость к раздавливающим усилиям – от 1,0 кН/см до 3,0 кН/см*.
• Стойкость к ударным воздействиям – 50 Дж.
• Допустимый радиус изгиба от 280 мм до 550 мм.
• Стойкость к избыточному гидростатическому давлению не менее 2 МПа.
• Диаметр кабеля от 14,0 мм до 27,5 мм.
• Вес кабеля 380 кг/км до 2015 кг/км.
• Сопротивление изоляции наружной оболочки по цепи «броня-земля (вода)» – 4000 МОм*км.
• Строительная длина кабеля на барабане – до 12 км.

Диаметр, вес и допустимый радиус изгиба кабеля являются справочными величинами.

* – значения характеристик соответствуют требованиям заказчика в указанных диапазонах.
