Назначение
Оптический кабель марки ОДВ для подвески между зданиями и сооружениями, по опорам линий связи, столбам освещения и контактной сети, на опорах линий электропередач, в качестве временных кабельных вставок, при повышенных требованиях по стойкости к внешним электромагнитным воздействиям.

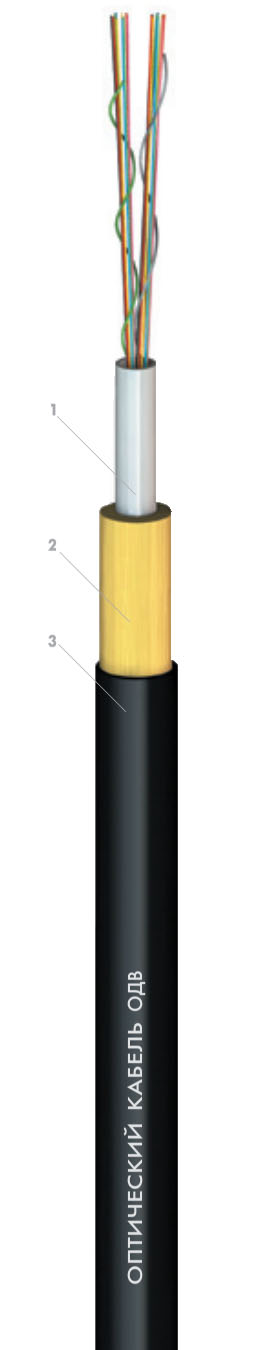

Структура кабеля
- Центральная трубка с гидрофобным заполнителем и оптическими волокнами, сгруппированными в пучки или уложенными свободно.
- Повив из арамидных нитей.
- Наружная полиэтиленовая оболочка.
Характеристики
- Количество оптических волокон в кабеле – до 64.
- Допустимое растягивающее усилие – от 1 кН до 8 кН.
- Допустимое раздавливающее усилие – от 0,2 кН/см до 0,4 кН/см.
- Стойкость к ударным воздействиям – 5 Дж.
- Допустимый радиус изгиба – от 105 мм до 175 мм.
- Диаметр кабеля – от 5,1 мм до 8,7 мм.
- Масса кабеля – от 25 кг/км до 65 кг/км.
Габаритный размер, масса и допустимый радиус изгиба кабеля – являются справочными величинами.
Для прокладки внутри зданий и помещений, в коллекторах и тоннелях, в том числе тоннелях метрополитена кабель изготавливается в исполнении, не распространяющем горение, из галогенонесодержащей полимерной композиции (LSZH).
Строительная длина кабеля на барабане – до 25 км.
* – значения характеристик соответствуют требованиям заказчика в указанных диапазонах.
