Назначение
Оптический кабель марки ДПВ предназначен для применения на единой сети электросвязи России в кабельной канализации, в специальных защитных пластмассовых трубах, для навивки или присоединения лентами и зажимами на несущий силовой элемент, для прокладки внутри зданий и помещений, в тоннелях, в том числе тоннелях метрополитена, в коллекторах, в качестве временных кабельных вставок.

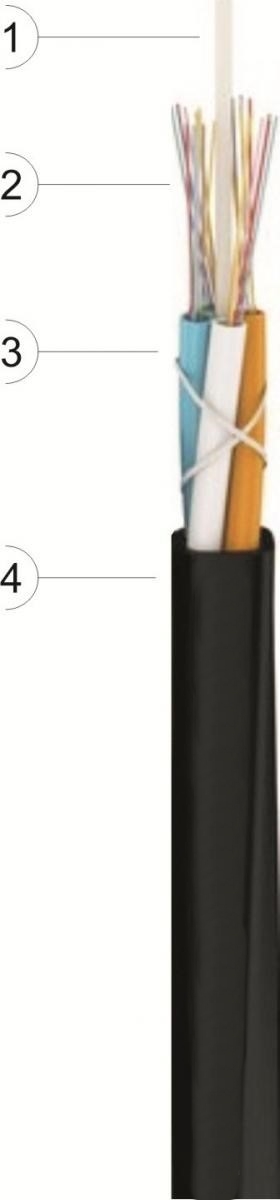

Структура кабеля
- Центральный силовой элемент - стеклопластиковый пруток.
- Оптические волокна различной окраски.
- Пластиковая трубка из полибутилентерефталатной композиции, заполненная гидрофобным компаундом и кордельный заполнитель при необходимости.
- Наружная полиэтиленовая оболочка.
Свободное пространство скрутки оптических модулей и корделей заполнено гидрофобным компаундом.
Количество элементов в скрутке сердечника (оптические модули и кордели при необходимости), кабеля марки ДПВ составляет не менее 6-ти шт.
Характеристики
- Количество оптических волокон в кабеле - до 144.
- Стойкость к статическим растягивающим усилиям - не менее 1,0 кН*.
- Стойкость к раздавливающим усилиям - 0,2 кН/см.
- Стойкость к ударным воздействиям - 5 Дж.
- Диаметр кабеля – от 6,1 мм до 10,0 мм.
- Допустимый радиус изгиба – от 122 мм до 200 мм.
- Масса кабеля – 32 кг/км до 88 кг/км.
- Строительная длина кабеля на барабане – до 12 км.
Диаметр, масса и допустимый радиус изгиба кабеля являются справочными величинами.
При условиях прокладки кабеля внутри зданий и помещений, в коллекторах и тоннелях, в том числе тоннелях метрополитена, по требованию заказчика, наружная оболочка может быть изготовлена из галогенонесодержащей полимерной композиции, не распространяющей горение (LSZH).
* – значения характеристик соответствуют требованиям заказчика в указанных диапазонах.
