Назначение
Оптический кабель марки ОП2 предназначен для применения на единой сети электросвязи России для прокладки в грунт (в том числе грунт, подверженный мерзлотным деформациям), по мостам и эстакадам. Допускается прокладка в кабельной канализации, в коллекторах, в тоннелях, в лотках.

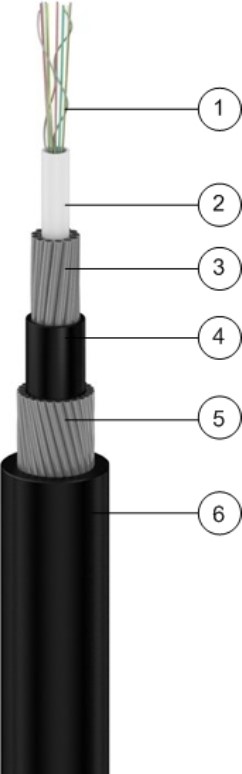

Структура кабеля
- Оптические волокна различной окраски, сгруппированные в пучки или уложенные свободно.
- Центральная полимерная трубка, заполненная гидрофобным компаундом.
- Бронепокров из стальных оцинкованных проволок, в том числе высокопрочных с временным сопротивлением разрыву не менее 1670 МПа.
- Внутренняя полиэтиленовая оболочка.
- Бронепокров из стальных оцинкованных проволок, в том числе высокопрочных с временным сопротивлением разрыву не менее 1670 МПа.
- Наружная полиэтиленовая оболочка.
Свободное пространство бронепокрова заполнено гидрофобным компаундом.
Характеристики
- Количество оптических волокон в кабеле – до 64.
- Стойкость к статическим растягивающим усилиям – от 40 кН до 200 кН*.
- Стойкость к раздавливающим усилиям – от 0,4 кН/см до 1,5 кН/см*.
- Стойкость к ударным воздействиям – 50 Дж.
- Допустимый радиус изгиба от 280 мм до 500 мм.
- Диаметр кабеля от 14,0 мм до 25,0 мм.
- Масса кабеля 380 кг/км до 1550 кг/км.
- Сопротивление изоляции наружной оболочки по цепи «броня-земля (вода)» – 4000 МОм*км.
- Строительная длина кабеля на барабане – не менее 4 км.
Диаметр, масса и допустимый радиус изгиба кабеля являются справочными величинами.
* – значения характеристик соответствуют требованиям заказчика в указанных диапазонах
