Назначение
Оптический кабель марки ДАО предназначен для применения на единой сети электросвязи России в кабельной канализации, специальных защитных пластмассовых трубах, при повышенных требованиях по защите от поперечной диффузии влаги. Допускается прокладка в коллекторах, в тоннелях, в лотках, внутри зданий.

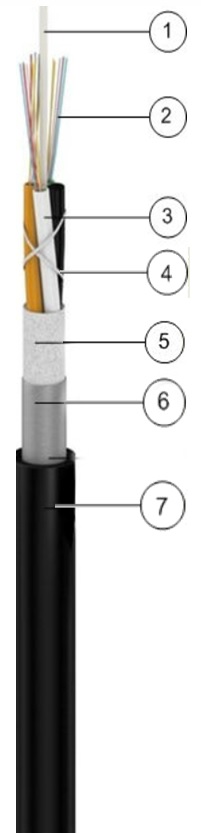

Структура кабеля
- Центральный силовой элемент – стеклопластиковый пруток;
- Оптические волокна различной окраски;
- Кордельный заполнитель (при необходимости);
- Пластиковая трубка из полибутилентерефталатной композиции, заполненная гидрофобным компаундом;
- Водоблокирующая лента;
- Алюминиевая лента с полимерным покрытием;
- Наружная полиэтиленовая оболочка.
Количество элементов в скрутке сердечника (оптические модули и кордели при необходимости) кабеля марки ДАО составляет не менее 6 шт. В свободном пространстве скрутки оптических модулей и корделей имеется водоблокирующий материал – гидрофобный заполнитель либо водоблокирующая нить.
Характеристики
- Количество оптических волокон в кабеле – до 576.
- Стойкость к статическим растягивающим усилиям – от 1,5 кН до 5,0 кН*.
- Стойкость к раздавливающим усилиям – от 0,4 кН/см до 0,7 кН/см*.
- Стойкость к ударным воздействиям – 20 Дж.
- Допустимый радиус изгиба – от 240 мм до 535 мм.
- Диаметр кабеля – от 12,0 мм до 26,6 мм.
- Масса кабеля – 120 кг/км до 495 кг/км.
- Сопротивление изоляции наружной оболочки по цепи «алюмополиэтиленовая лента земля (вода)» – 4000 МОм*км.
- Строительная длина кабеля на барабане до 12 км.
Диаметр, масса и допустимый радиус изгиба кабеля являются справочными величинами.
* – значения характеристик соответствуют требованиям заказчика в указанных диапазонах
