Назначение
Оптический кабель марки ДА2 предназначен для применения на единой сети электросвязи России для прокладки на речных переходах через судоходные реки и глубоководные участки водоемов (озера, водохранилища), в грунт (в том числе подверженный мерзлотным деформациям), через болота. Допускается прокладка по мостам и эстакадам, в кабельной канализации, в коллекторах, в тоннелях и в лотках.

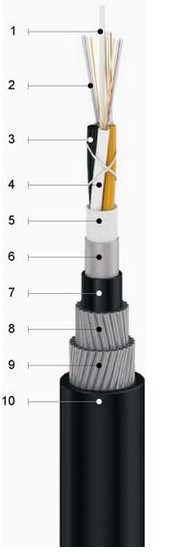

Структура кабеля
- Центральный элемент – стеклопластиковый пруток.
- Оптические волокна различной окраски.
- Кордельный заполнитель (при необходимости).
- Пластиковая трубка из полибутилентерефталатной композиции, заполненная гидрофобным компаундом.
- Водоблокирующая лента.
- Алюминиевая лента с полимерным покрытием.
- Внутренняя (промежуточная) полиэтиленовая оболочка.
- Первый повив стальных оцинкованных проволок, в том числе высокопрочных с временным сопротивлением разрыву не менее 1670 МПа.
- Второй повив стальных оцинкованных проволок, в том числе высокопрочных с временным сопротивлением разрыву не менее 1670 МПа.
- Наружная полиэтиленовая оболочка.
Свободное пространство скрутки оптических модулей, корделей и бронепокровов заполнено гидрофобным компаундом.
Характеристики
- Количество оптических волокон в кабеле – до 384.
- Стойкость к статическим растягивающим усилиям – от 80 кН до 200 кН*.
- Стойкость к раздавливающим усилиям – 1,0 кН/см.
- Стойкость к ударным воздействиям – 50 Дж.
- Допустимый радиус изгиба – от 316 мм до 564 мм.
- Стойкость к избыточному гидростатическому давлению – не менее 2 МПа.
- Диаметр кабеля – от 15,8 мм до 34,4 мм.
- Масса кабеля – 525 кг/км до 3100 кг/км.
- Сопротивление изоляции наружной оболочки по цепи «броня-земля (вода)» – 4000 МОм*км.
- Строительная длина кабеля на барабане – не менее 4 км.
Диаметр, масса и допусимый радиус изгиба являются справочными величинами.
* – значения характеристик соответствуют требованиям заказчика в указанных диапазонах.
