Назначение
Оптический кабель марки ДПМм с дополнительными изолированными медными жилами предназначен для применения на объектах электроэнергетики, а так же единой сети электросвязи России, для прокладки в грунт, в кабельной канализации, по мостам и эстакадам, в коллекторах, в тоннелях, внутри зданий, при повышенных требованиях по стойкости к внешним электромагнитным воздействиям. Допускается прокладка в грунтах, подверженных мерзлотным деформациям при стойкости кабеля к растягивающим усилиям не менее 20кН.

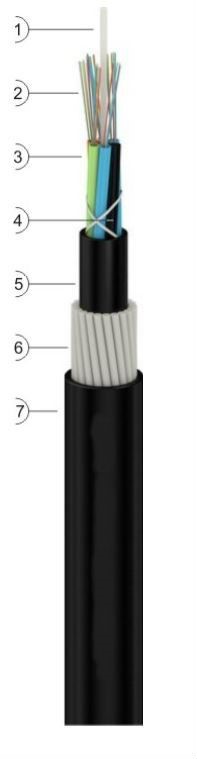

Структура кабеля
- Центральный элемент – стеклопластиковый пруток.
- Оптические волокна различной окраски.
- Пластиковая трубка из полибутилентерефталатной композиции, заполненная гидрофобным компаундом или изолированная токопроводящая жила
- Кордель.
- Внутренняя (промежуточная) полиэтиленовая оболочка.
- Повив стеклопластиковых прутков.
- Наружная полиэтиленовая оболочка.
Свободное пространство бронепокрова заполнено гидрофобным компаундом.
Характеристики
- Количество оптических волокон в кабеле – до 144*.
- Количество медных жил – от 1 до 11.
- Стойкость к статическим растягивающим усилиям – от 5 кН до 50 кН*.
- Стойкость к раздавливающим усилиям – от 0,4 кН/см до 1,0 кН/см*.
- Стойкость к ударным воздействиям – 30 Дж.
- Допустимый радиус изгиба – от 272 мм до 456 мм.
- Диаметр кабеля – от 13,6 мм до 22,8 мм.
- Масса кабеля – 175 кг/км до 465 кг/км.
- По согласованию с заказчиком диаметры жил могут быть в интервале от 0,4 мм до 2,8 мм.
- Строительная длина кабеля на барабане – не менее 4 км.
Диаметр, масса и допустимый радиус изгиба кабеля являются справочными величинами.
При условиях прокладки кабеля внутри зданий и помещений, в коллекторах и тоннелях, в том числе тоннелях метрополитена, по требованию заказчика, наружная оболочка может быть изготовлена из галогенонесодержащей полимерной композиции, не распространяющей горение (LSZH).
* – значения характеристик соответствуют требованиям заказчика в указанных диапазонах.
