Назначение
Оптический кабель марки ДП2 предназначен для применения на единой сети электросвязи России для прокладки в грунт (в том числе грунт, подверженный мерзлотным деформациям), по мостам и эстакадам. Допускается прокладка в кабельной канализации, в коллекторах, в тоннелях, в лотках.

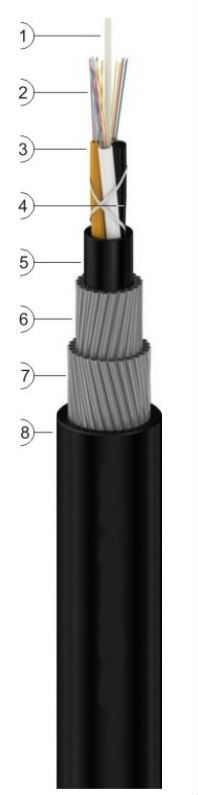

Структура кабеля
- Центральный элемент – стеклопластиковый пруток.
- Оптические волокна различной окраски.
- Пластиковая трубка из полибутилентерефталатной композиции, заполненная гидрофобным компаундом.
- Кордель.
- Внутренняя (промежуточная) полиэтиленовая оболочка.
- Первый повив стальных оцинкованных проволок, в том числе высокопрочных с временным сопротивлением разрыву не менее 1670 МПа.
- Второй повив стальных оцинкованных проволок, в том числе высокопрочных с временным сопротивлением разрыву не менее 1670 МПа.
- Наружная полиэтиленовая оболочка.
Свободное пространство скрутки оптических модулей, корделей и бронепокровов заполнено гидрофобным компаундом.
Характеристики
- Количество оптических волокон в кабеле – до 384.
- Стойкость к статическим растягивающим усилиям – от 60 кН до 200 кН*.
- Стойкость к раздавливающим усилиям – 1,0 кН/см.
- Стойкость к ударным воздействиям – 50 Дж.
- Допустимый радиус изгиба от 282 мм до 645 мм.
- Диаметр кабеля от 14,1 мм до 32,4 мм.
- Масса кабеля 385 кг/км до 2350 кг/км.
- Сопротивление изоляции наружной оболочки по цепи «броня-земля (вода)» – 4000 МОм*км.
- Строительная длина кабеля на барабане – не менее 4 км.
Диаметр, масса и допустимый радиус изгиба кабеля являются справочными величинами.
* – значения характеристик соответствуют требованиям заказчика в указанных диапазонах.
