Назначение
Оптический кабель марки ДАСм с дополнительными изолированными медными жилами предназначен для применения на единой сети электросвязи России для прокладки в грунт (в том числе грунты, подверженные мерзлотным деформациям), на речных переходах через судоходные реки и глубоководные участки водоемов (озера, водохранилища), через болота, по мостам и эстакадам, в кабельной канализации, в коллекторах, в тоннелях, в лотках, внутри зданий.

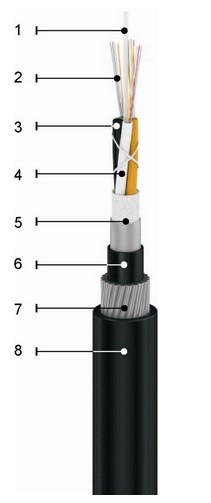

Структура кабеля
- Центральный элемент – стеклопластиковый пруток.
- Оптические волокна различной окраски.
- Кордельный заполнитель.
- Пластиковая трубка из полибутилентерефталатной композиции с гидрофобным заполнителем или изолированная токопроводящая жила.
- Водоблокирующая и алюминиевая лента с полимерным покрытием.
- Внутренняя полиэтиленовая оболочка.
- Бронепокров из стальных оцинкованных проволок, в том числе высокопрочных с временным сопротивлением разрыву не менее 1670 МПа.
- Наружная полиэтиленовая оболочка.
Свободное пространство скрутки оптических модулей, корделей и бронепокровов заполнено гидрофобным компаундом.
Характеристики
- Количество оптических волокон в кабеле – до 384.
- Количество медных жил – от 1 до 11.
- Стойкость к статическим растягивающим усилиям от 7 кН до 150 кН*.
- Стойкость к раздавливающим усилиям от 0,4 кН/см до1,0 кН/см*.
- Стойкость к ударным воздействиям – 30 Дж.
- Допустимый радиус изгиба от 260 мм до 575 мм.
- Стойкость к избыточному гидростатическому давлению не менее 2 МПа.
- Диаметр кабеля от 13,0 мм до 28,8 мм.
- Масса кабеля 275 кг/км до 1330 кг/км.
- Сопротивление изоляции наружной оболочки по цепи «броня-земля (вода)» – 4000 МОм*км.
- По согласованию с Заказчиком диаметры жил могут быть в интервале от 0,4 мм до 2,8 мм.
- Строительная длина кабеля на барабане – не менее 4 км.
Диаметр, масса и допустимый радиус изгиба являются справочными величинами.
* – значения характеристик соответствуют требованиям заказчика в указанных диапазонах.
