Кабель марки ОПК

opkНазначение

Оптический кабель марки ОПК предназначен для применения на единой сети электросвязи России для подвески на опорах линий связи, между зданиями и сооружениями, прокладки внутри зданий, в тоннелях, в том числе тоннелях метрополитена, в качестве временных кабельных вставок.

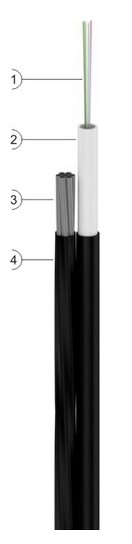

Структура кабеля

  1. Оптические волокна сгруппированные в пучки или уложенные свободно.
  2. Пластиковая трубка с гидрофобным заполнителем.
  3. Канат из стальных высокопрочных оцинкованных проволок, с временным сопротивлением разрыву 1670 МПа.
  4. Наружная полиэтиленовая оболочка.

Массогабаритные характеристики кабеля с выносным силовым элементом, в зависимости от числа оптических волокон и требования по стойкости к растягивающим нагрузкам.

Тип кабеля/

растягивающая нагрузка

 Число оптических волокон в кабеле Расчетная масса кабеля, кг/км Размер кабеля, мм
диаметр оболочки по силовому элементу / о.с.* максимальный габаритный размер
 ОПК / 5,5 кН до 12 55 4,0 8,4
 ОПК / 7,5 кН до 24 65 4,2 8,6
 ОПК / 9,5 кН до 24 90 4,8 10,0
 ОПК / 9,5 кН до 32 95 5,1 10,5

* – оптический сердечник (пластиковая трубка с оптическими волокнами)

Характеристики

  • Количество оптических волокон в кабеле – до 48.
  • Стойкость к статическим растягивающим усилиям – 5,5 кН; 7,5 кН; 9,5 кН.
  • Стойкость к раздавливающим усилиям – 0,3 кН/см.
  • Стойкость к ударным воздействиям – 20 Дж.
  • Допустимый радиус изгиба – от 170 мм до 200 мм.
  • Расстояние между опорами – по запросу.
  • Габаритный размер кабеля – от 4,0/8,4 мм до 5,1/10,5 мм.
  • Масса кабеля – 55 кг/км до 95 кг/км.
  • Строительная длина кабеля на барабане – до 25 км.

Габаритный размер, масса и допустимый радиус изгиба кабеля являются справочными величинами.

* – значения характеристик соответствуют требованиям заказчика в указанных диапазонах.
