Назначение
Оптический кабель марки ДОТ предназначен для применения на единой сети электросвязи России для подвески на опорах воздушных линий связи, на опорах линий электропередач, на опорах контактной сети и автоблокировки электрифицированных железных дорог, а также при для прокладки в специальных трубах, при повышенных требованиях по стойкости к внешним электромагнитным воздействиям. Допускается прокладка в коллекторах, в тоннелях, в лотках, внутри зданий.

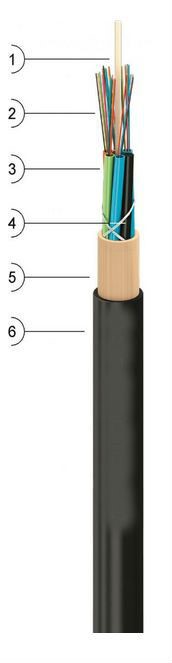

Структура кабеля
- Центральный элемент – стеклопластиковый пруток.
- Оптические волокна различной окраски.
- Пластиковая трубка из полибутилентерефталатной композиции, заполненная гидрофобным компаундом.
- Кордель.
- Повив арамидных нитей.
- Наружная полиэтиленовая оболочка.
Свободное пространство скрутки оптических модулей и корделей заполнено гидрофобным компаундом.
Характеристики
- Количество оптических волокон в кабеле – до 576.
- Стойкость к статическим растягивающим усилиям – от 5 кН до 60 кН*.
- Стойкость к раздавливающим усилиям – от 0,2 кН/см до 0,4 кН/см**.
- Стойкость к ударным воздействиям – 20 Дж.
- Допустимый радиус изгиба – от 230 мм до 500 мм.
- Диаметр кабеля – от 11,3 мм до 25,0 мм.
- Масса кабеля – 100 кг/км до 485 кг/км.
- Строительная длина кабеля на барабане – не менее 4 км.
Диаметр, масса и допустимый радиус изгиба являются справочными величинами.
При условиях прокладки кабеля внутри зданий и помещений, в коллекторах и тоннелях, в том числе тоннелях метрополитена, по требованию заказчика, наружная оболочка может быть изготовлена из галогенонесодержащей полимерной композиции, не распространяющей горение (LSZH).
При наличии специальных требований по стойкости к медленной электрокоррозии кабель может быть изготовлен с наружной оболочкой из дугостойкого (трекингостойкого) материала.
* – значения характеристик соответствуют требованиям заказчика в указанных диапазонах.
