Назначение
Оптический кабель марки ОПД предназначен для применения на единой сети электросвязи России для подвески на опорах линий связи, между зданиями и сооружениями, прокладки внутри зданий, в тоннелях, в том числе тоннелях метрополитена, при повышенных требованиях по стойкости к электромагнитным воздействиям, в качестве временных кабельных вставок.

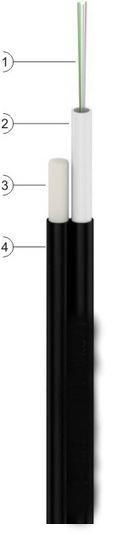

Структура кабеля
- Оптические волокна уложенные свободно либо сгруппированные в пучки.
- Пластиковая трубка с гидрофобным заполнителем.
- Присоединенные диэлектрический силовой элемент – стеклопластиковый пруток.
- Наружная полиэтиленовая оболочка.
Массогабаритные характеристики кабеля с выносным силовым элементом, в зависимости от числа оптических волокон и требований по стойкости к растягивающим нагрузкам.
|
Тип кабеля/ растягивающая нагрузка |
Число оптических волокон в кабеле | Расчетная масса кабеля, кг/км | Размер кабеля, мм | |
|
диаметр оболочки по силовому элементу / о.с.* |
максимальный габаритный размер | |||
| ОПД/1,5 кН | до 16 | 42 | 4,4 / 4,4 | 8,9 |
| ОПД/1,5 кН | до 24 | 50 | 4,4 / 4,8 | 9,3 |
| ОПД/3,0 кН | до 24 | 56 | 5,2 / 4,2 | 10,1 |
| ОПД/3,0 кН | до 48 | 66 | 5,2 / 5,9 | 11,2 |
* – оптический сердечник (пластиковая трубка с оптическими волокнами)
Характеристики
- Количество оптических волокон в кабеле – до 48.
- Стойкость к статическим растягивающим усилиям – 1,5 кН и 3,0 кН.
- Стойкость к раздавливающим усилиям – 0,3 кН/см.
- Стойкость к ударным воздействиям – 20 Дж.
- Допустимый радиус изгиба – от 180 мм до 225 мм.
- Расстояние между опорами – по запросу.
- Габаритный размер кабеля – от 4,4/4,4/8,9 мм до 5,2/5,9/11,2 мм.
- Масса кабеля – от 50 кг/км до 66 кг/км.
- Строительная длина кабеля на барабане – до 25 км.
Габаритный размер, масса и допустимый радиус изгиба кабеля являются справочными величинами.
* – значения характеристик соответствуют требованиям заказчика в указанных диапазонах
