Назначение
Оптический кабель марки ДПК предназначен для применения на единой сети электросвязи России для подвески на опорах линий связи, между зданиями и сооружениями, прокладки внутри зданий, в тоннелях, в том числе тоннелях метрополитена, в качестве временных кабельных вставок.

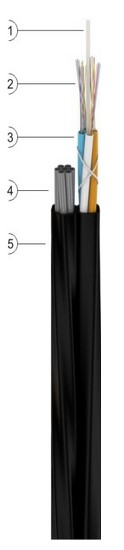

Структура кабеля
- Центральный элемент – стеклопластиковый пруток.
- Оптические волокна различной окраски.
- Пластиковая трубка из полибутилентерефталатной композиции, заполненная гидрофобным компаундом, .
- Присоединенный силовой элемент – канат, выполненный из повива стальных высокопрочных проволок, с пределом по стойкости к временному сопротивлению разрыва 1670 МПа.
- Наружная полиэтиленовая оболочка.
Свободное пространство скрутки оптических модулей, корделей и бронепокровов заполнено гидрофобным компаундом.
Таблица с массогабаритными характеристиками кабеля, с выносным силовым элементом, в зависимости от числа оптических волокон и требований по стойкости к растягивающим усилиям.
Тип кабеля/ растягивающая нагрузка |
Число оптических волокон в кабеле | Расчетная масса кабеля, кг/км | Размер кабеля | ||
диаметр оболочки по силовому элементу, мм
|
диаметр оболочки по оптическому сердечнику, мм |
максимальный габаритный размер, мм |
|||
ДПК / 7,5 кН | до 32 | 85 | 4,2 | 6,3 | 11,5 |
ДПК / 9,5 кН | до 32 | 105 | 4,8 | 6,3 | 12,1 |
ДПК / 9,5 кН | до 48 | 110 | 4,8 | 6,6 | 12,4 |
ДПК / 9,5 кН | до 64 | 115 | 4,8 | 7,2 | 13,0 |
ДПК / 9,5 кН | до 96 | 140 | 4,8 | 8,6 | 14,4 |
ДПК / 12,0 кН | до 32 | 155 | 6,0 | 6,3 | 12,7 |
ДПК / 12,0 кН | до 48 | 160 | 6,0 | 6,6 | 13,0 |
ДПК / 12,0 кН | до 64 | 165 | 6,0 | 7,2 | 13,6 |
ДПК / 12,0 кН | до 96 | 190 | 6,0 | 8,6 | 15,0 |
Характеристики
- Количество оптических волокон в кабеле – до 96.
- Стойкость к статическим растягивающим усилиям – 7,5 кН; 9,5 кН; 12,0 кН.
- Стойкость к раздавливающим усилиям – от 0,2 кН/см до 0,4 кН/см.
- Стойкость к ударным воздействиям – 20 Дж.
- Допустимый радиус изгиба – от 270 мм до 300 мм.
- Габаритный размер кабеля – от 4,2х6,3х11,3 мм до 6,0х8,6х15,0 мм.
- Масса кабеля – от 85 кг/км до 190 кг/км.
- Строительная длина кабеля на барабане – до 25 км.
Габаритный размер, масса и допустимый радиус изгиба кабеля являются справочными величинами.
* – значения характеристик соответствуют требованиям заказчика в указанных диапазонах
