Назначение
Оптический кабель марки ОПС предназначен для применения на единой сети электросвязи России для прокладки в грунт, по мостам и эстакадам, в кабельной канализации, в коллекторах, в тоннелях, в лотках, внутри зданий. Допускается прокладка в грунтах, подверженных мерзлотным деформациям при стойкости кабеля к растягивающим усилиям не менее 20 кН.

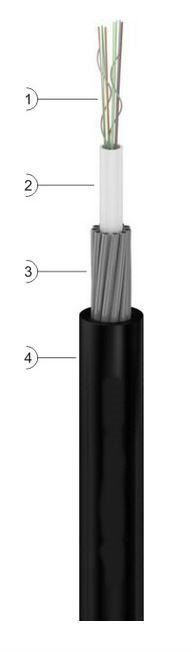

Структура кабеля
- Оптические волокна различной окраски, сгруппированные в пучки или уложенные свободно.
- Центральная полимерная трубка, заполненная гидрофобным компаундом.
- Бронепокров из стальных оцинкованных проволок, в том числе высокопрочных с временным сопротивлением разрыву не менее 1670 МПа.
- Наружная полиэтиленовая оболочка.
Свободное пространство бронепокрова заполнено гидрофобным компаундом.
Характеристики
- Количество оптических волокон – до 64.
- Стойкость к статическим растягивающим усилиям – от 4,0 кН до 50,0 кН*.
- Стойкость к раздавливающим усилиям – от 0,4 кН/см до 1,5 кН/см*.
- Стойкость к ударным воздействиям – 30 Дж.
- Допустимый радиус изгиба – от 140 мм до 280 мм.
- Диаметр кабеля – от 7,0 мм до 14,0 мм.
- Масса кабеля – 90 кг/км до 450 кг/км.
- Сопротивление изоляции наружной оболочки по цепи «броня – земля (вода)» – 4000 МОм*км.
- Строительная длина кабеля на барабане – до 25 км.
Диаметр, масса и допустимый радиус изгиба кабеля являются справочными величинами.
При условиях прокладки кабеля внутри зданий и помещений, в коллекторах и тоннелях, в том числе тоннелях метрополитена, по требованию заказчика наружная оболочка может быть изготовлена из галогенонесодержащей полимерной композиции не распространяющей горение (LSZH).
* – значения характеристик соответствуют требованиям заказчика в указанных диапазонах
