Назначение
Оптический кабель марки ДПС предназначен для применения на единой сети электросвязи России для прокладки в грунт, по мостам и эстакадам, в кабельной канализации, в коллекторах, в тоннелях, в лотках, внутри зданий. Допускается прокладка в грунтах, подверженных мерзлотным деформациям при стойкости ОК к растягивающим усилиям не менее 20 кН.

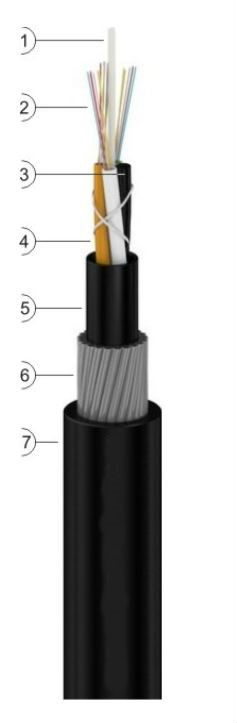

Структура кабеля
- Центральный элемент – стеклопластиковый пруток.
- Оптические волокна различной окраски.
- Кордель.
- Пластиковая трубка из полибутилентерефталатной композиции, заполненная гидрофобным компаундом.
- Внутренняя (промежуточная) полиэтиленовая оболочка.
- Бронепокров из стальных оцинкованных проволок, в том числе высокопрочных с временным сопротивлением разрыву не менее 1670 МПа.
- Наружная полиэтиленовая оболочка.
Свободное пространство бронепокрова заполнено гидрофобным компаундом.
Характеристики
- Количество оптических волокон в кабеле – до 384.
- Стойкость к статическим растягивающим усилиям – от 7 кН до 90 кН*.
- Стойкость к раздавливающим усилиям – от 0,4 кН/см до 1,0 кН/см*.
- Стойкость к ударным воздействиям – 30 Дж.
- Допустимый радиус изгиба от 240 мм до 530 мм.
- Диаметр кабеля от 12,0 мм до 26,5 мм.
- Масса кабеля 210 кг/км до 1515 кг/км.
- Сопротивление изоляции наружной оболочки по цепи «броня-земля (вода)» – 4000 МОм*км.
- Строительная длина кабеля на барабане – до 12 км.
Диаметр, масса и допустимый радиус изгиба кабеля являются справочными величинами.
При условиях прокладки кабеля внутри зданий и помещений, в коллекторах и тоннелях, в том числе тоннелях метрополитена, по требованию заказчика, наружная оболочка может быть изготовлена из галогенонесодержащей полимерной композиции не распространяющей горение (LSZH).
* – значения характеристик соответствуют требования заказчика в указанных диапазонах.
