Назначение
Оптический кабель марки ДПОм с дополнительными изолированными медными жилами предназначен для применения на единой сети электросвязи России в кабельной канализации, в специальных защитных пластмассовых трубах, а также для подвески на воздушных линиях связи с креплением к внешним несущим силовым элементам (тросам, проводам и т.п.), внутри зданий, в тоннелях. Допускается прокладка в коллекторах, тоннелях метрополитена, в лотках.

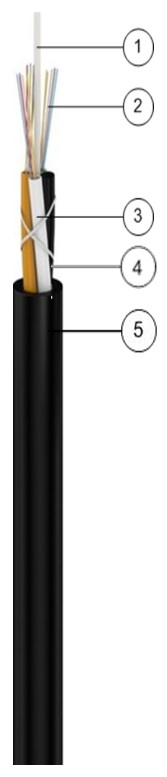

Структура кабеля
- Центральный силовой элемент – стеклопластиковый пруток;
- Оптические волокна различной окраски;
- Пластиковая трубка из полибутилентерефталатной композиции, заполненная гидрофобным компаундом или изолированная токопроводящая жила;
- Кордельный заполнитель (при необходимости);
- Наружная полиэтиленовая оболочка.
Внутреннее пространство заполнено гидрофобным компаундом и/или водоблокирующими материалами. Количество элементов в скрутке сердечника (оптические модули и кордели при необходимости), кабеля марки ДПО составляет не менее 6-ти шт.
Характеристики
- Количество оптических волокон в кабеле – до 576;
- Количество медных жил – от 1 до 11;
- Стойкость к статическим растягивающим усилиям – от 1,5 кН до 5,0 кН*;
- Стойкость к раздавливающим усилиям – от 0,4 кН/см до 0,7 кН/см*;
- Стойкость к ударным воздействиям – 20 Дж.;
- Допустимый радиус изгиба – от 215 мм до 525 мм.
- Диаметр кабеля – от 10,1 мм до 26,1 мм.
- Масса кабеля – 90 кг/км до 435 кг/км.
- По согласованию с заказчиком диаметры жил могут быть в интервале от 0,4 мм до 2,8 мм.
- Строительная длина кабеля на барабане – до 12 км.
Диаметр, масса и допустимый радиус изгиба кабеля являются справочными величинами.
При условиях прокладки кабеля внутри зданий и помещений, в коллекторах и тоннелях, в том числе тоннелях метрополитена, по требованию заказчика, наружная оболочка может быть изготовлена из галогенонесодержащей полимерной композиции, не распространяющей горение (LSZH).
* – значения характеристик соответствуют требованиям заказчика в указанных диапазонах.
