Назначение
Оптический кабель марки ДОЛ предназначен для применения на единой сети электросвязи России для прокладки в кабельной канализации, по мостам и эстакадам, в коллекторах, тоннелях, в лотках, внутри зданий при опасности повреждения грызунами. Допускается прокладка в грунт, при повышенных требованиях по защите от поперечной диффузии влаги.

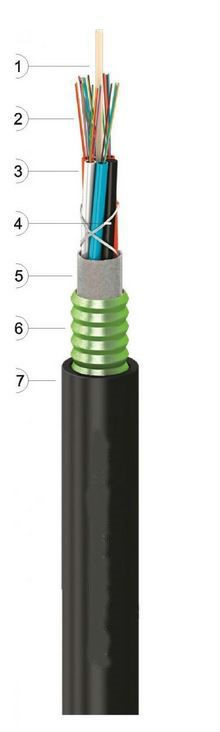

Структура кабеля
- Центральный силовой элемент – стеклопластиковый пруток.
- Оптические волокна различной окраски.
- Пластиковая трубка из полибутилентерефталатной композиции, заполненная гидрофобным компаундом.
- Кордель (при необходимости).
- Водоблокирующая лента.
- Стальная гофрированная лента с полимерным покрытием.
- Наружная полиэтиленовая оболочка.
Свободное пространство скрутки оптических модулей и корделей заполнено гидрофобным компаундом.
Характеристики
- Количество оптических волокон в кабеле – до 576.
- Стойкость к статическим растягивающим усилиям – от 1,5 кН до 5,0 кН*.
- Стойкость к раздавливающим усилиям – от 0,4 кН/см до 0,7 кН/см*.
- Стойкость к ударным воздействиям – 30 Дж.
- Допустимый радиус изгиба от 270 мм до 56 мм.
- Диаметр кабеля – от 13,6 мм до 28,8 мм.
- Масса кабеля – 190 кг/км до 535 кг/км.
- Сопротивление изоляции наружной оболочки по цепи «стальная лента-земля (вода)» – 4000 МОм*км.
- Строительная длина кабеля на барабане до 10 км.
Диаметр, масса и допустимый радиус изгиба кабеля являются справочными величинами.
При условиях прокладки кабеля внутри зданий и помещений, в коллекторах и тоннелях, в том числе тоннелях метрополитена, по требованию заказчика, наружная оболочка может быть изготовлена из галогенонесодержащей полимерной композиции, не распространяющей горение (LSZH).
* – значения характеристик соответствуют требованиям заказчика в указанных диапазонах.
