Назначение
Оптический кабель марки ДПТс предназначен для подвески на опорах воздушных линий связи, опорах линий электропередач, контактной сети и автоблокировки электрифицированных железных дорог, на столбах освещения, в кабельной канализации, в специальных трубах, в коллекторах, в тоннелях, в лотках, внутри зданий при повышенных требованиях по стойкости к внешним электромагнитным воздействиям для применения на Единой сети электросвязи Российской Федерации.

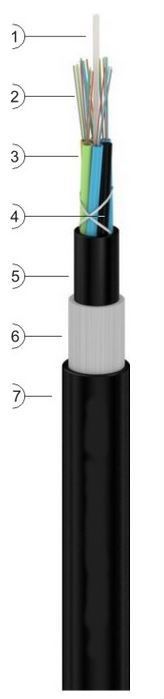

Структура кабеля
- Центральный элемент – стеклопластиковый пруток.
- Оптические волокна различной окраски.
- Пластиковая трубка из полибутилентерефталатной композиции, заполненная гидрофобным компаундом.
- Кордель.
- Внутренняя (промежуточная) полиэтиленовая оболочка.
- Повив стеклонитей.
- Наружная полиэтиленовая оболочка.
Свободное пространство скрутки оптических модулей и корделей заполнено гидрофобным компаундом.
Характеристики
- Количество оптических волокон в кабеле – до 576.
- Стойкость к статическим растягивающим усилиям – от 3 кН до 15 кН*.
- Стойкость к раздавливающим усилиям – от 0,4 кН/см до 1,0 кН/см*.
- Стойкость к ударным воздействиям – 20 Дж.
- Строительная длина кабеля на барабане – не менее 4 км.
Габаритный размер, масса и допустимый радиус изгиба кабеля являются справочными величинами.
При условиях прокладки кабеля внутри зданий и помещений, в коллекторах и тоннелях, в том числе тоннелях метрополитена, по требованию заказчика, наружная оболочка может быть изготовлена из галогенонесодержащей полимерной композиции, не распространяющей горение (LSZH).
* – значения характеристик соответствуют требованиям заказчика в указанных диапазонах
